【产品】0.033μF~15μF电容容量范围的KVF系列多层陶瓷电容器，具有优良的噪声吸收特性

时间： 2018-12-18 来源：NIPPON CHEMI-CON

代理服务

欧宝游戏平台(中国)有限公司官网支持

采购服务

黑金刚（Nippon Chemi-Con）是提供各种电容器、压敏电阻、线圈等电子部件行业的著名元器件供应商。黑金刚公司近期推出了KVF系列的多层陶瓷电容器，具有X8L的温度特性和·优良的噪声吸收等特点，可应用于汽车设备噪声滤波器（ECU等）和在高温环境中使用的设备等领域。

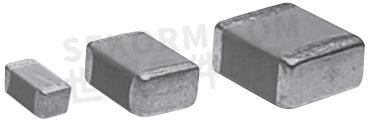

图1 KVF系列多层陶瓷电容器的实物图

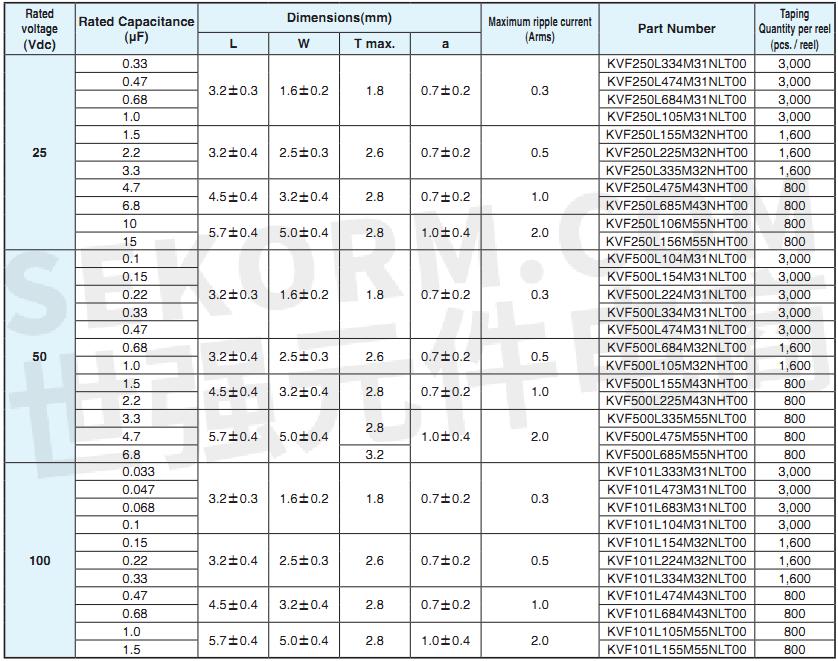

在电气参数方面，KKVF系列多层陶瓷电容器的容量介于0.033μF至15μF之间，额定电压有25、50、100三种类型，电容容差为M（±20%），耗散因子最大为5%，额定纹波电流最大分别为0.3A、0.5A、1.0A、2.0A四种，能够有效的降低电路中的损耗。另外，KVF系列多层陶瓷电容器的工作温度范围为-55 ℃~+150℃，达到了军工级设备的工作要求。常温25±2℃下，额定电压施加60±5秒下，绝缘电阻为100/C_R或4000（以较少者为准，单位MΩ）。参数可见，电容可在温度恶劣的工业环境长时间工作，具有很高的安全性、稳定性和可靠性，电容器各型号的具体参数如表1。

表1 KVF系列多层陶瓷电容器的物理参数

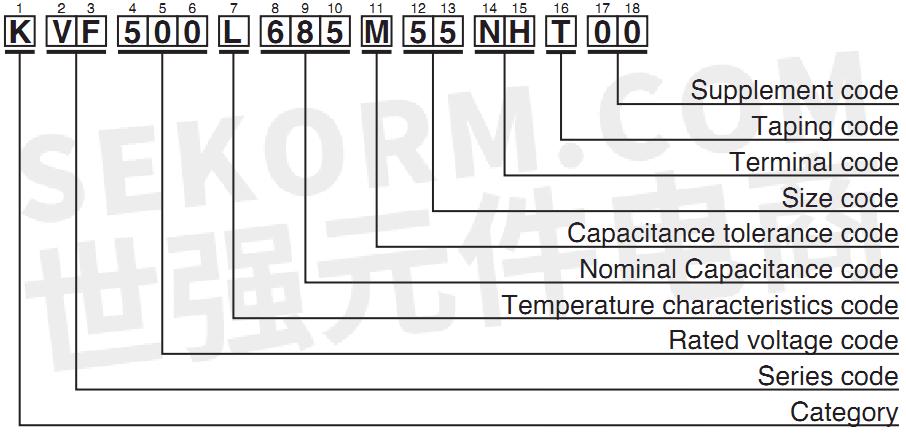

KVF系列多层陶瓷电容器共有25种型号，以KVF500L685M55NHT00型号为例，编号方式如图2所示，其中：1表示类别，23表示系列，456表示额定电压，7表示温度特性，8910表示标称电容，11表示电容容差，1213表示大小代码，1415表示终端，16表示封装，1718为补充代码。

图2 KVF系列多层陶瓷电容的订购信息

KVF系列多层陶瓷电容器的具体尺寸参数如图3所示，结合表1，可见各系列型号的封装尺寸。同时，电容器选用环氧树脂材料（UL94V-0认可），通过了欧盟制定的RoHS2、无铅设计认证，且符合汽车级电子器件的AEC-Q200标准，是一款绿色环保电子元器件。

图3 KVF系列多层陶瓷电容器的封装尺寸

KVF系列多层陶瓷电容器的主要特点：

·工作温度范围：-55~150℃

·温度特性：X8L

·优良的噪声吸收

·通过了RoHS认证

·符合汽车级电子器件的AEC-Q200标准

KVF系列多层陶瓷电容器的市场应用：

·汽车设备噪声滤波器（ECU等）

·在高温环境中使用的设备
